Ed ecco qui la versione inguainata del cavo Rapunzel. Raccomando vivamente l'uso di una guaina "lasca", che non stringa le trecce tra loro in modo eccessivo. Ho provato anche a usare la guaina termoretraibile, ma il risultato non è stato dei migliori, forse a causa della variazione della capacità causata dall'avvicinamento dei singoli conduttori sotto l'effetto della termorestrizione della guaina. Procedete con calma e controllate sempre l'isolamento dei conduttori con l'ausilio di un tester, questo per intervenire immediatamente in caso di problemi e non trovarsi alla fine del lavoro a dover smontare il tutto alla ricerca di un banalissimo "corto". |
|
|
|
 |
|
|
|
|
|
Oltre ai connettori RCA, bisogna procurarsi della guaina elastica intrecciata, io ho usato quella della RS, codice 389-886. Serve poi un po' di guaina termoretraibile nera da 6 o 7 mm per serrare le terminazioni interne e due anellini di guaina termoretraibile rossa per marcare il lato del cavo da connettere all'apparecchio collegato alla terra generale.
Attenzione che la dilatazione della guaina intrecciata ne comporta un certo ritiro, quindi state un po' abbondanti e rifilate alla giusta lunghezza successivamente all'inserimento dei conduttori. |
|
|
|
|
|
|
 |
 |
|
|
|
|
|
|
Infilare la "trecciona" nella guaina, eventualmente aiutandosi riunendo con del nastro adesivo i vari cavetti per evitare impuntamenti nella maglia della guaina. |
|
|
|
|
|
|
|
Riunire tre a tre i conduttori e twistarli.
Con lo stesso metodo del nastro in carta a riunire i conduttori, infilare tutte le parti necessarie alla terminazione, ovviamente l'anellino rosso sarà inserito a una sola delle estremità |
|
|
|
|
|
 |
|
|
|
|
|
|
 |
Procedere quindi a saldare i connettori come già visto per la versione senza guaina |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Isolato il connettore di massa si potrà collegare il polo caldo. |
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
 |
|

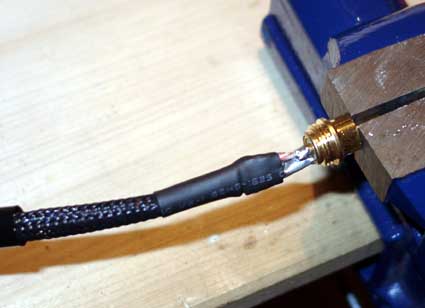

Terminate le saldature si potrà far scorrere la guaina termoretraibile fino a inglobare le terminazioni, impedendo quindi anche lo sfilacciamento della guaina. |
|
|
|
|
|
|
|
|
 |
|
|
Quindi procedere con la chiusura del connettore, posizionando l'isolante interno in dotazione e la molla guidacavo. |
|
|
|
|
|
|
