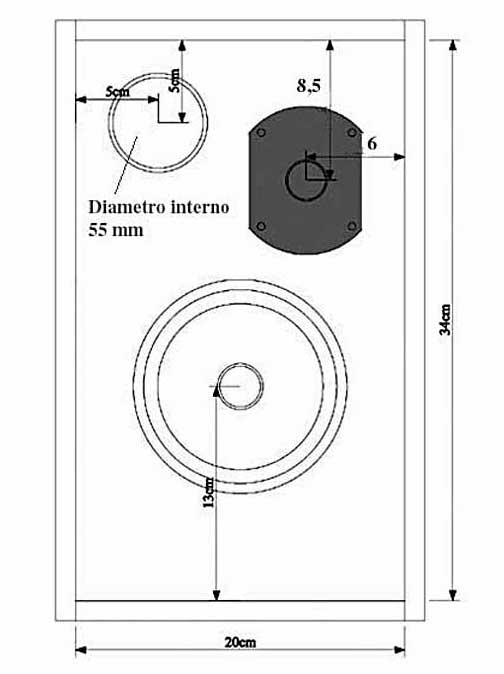

Il mobile è di forma classica ed è realizzato in forma speculare per i canali destro e sinistro. La disposizione sul campo prevede il posizionamento dei tweeter all'interno |
|
|
|
|
|
 |
|
Il disegno prevede uno scalino di circa 6mm sul frontale che permette l'inserimento di un pannello di neoprene atto a portare a filo i cestelli degli altoparlanti. Nel caso si fosse in grado di provvedere con una opportuna fresatura questo gradino deve essere eliminato. |
|
|
|
 |
|
|
|
|
|
|
|
|
|
Il setto orizzontale a cui va asportata la parte in grigio chiaro. La parte in grigio scuro è lo scasso di 100x18 mm necessario per l'incastro e quella tratteggiata è l'area di sovrapposizione con il setto verticale |
|
|
|
|
 |
Il setto verticale a cui va asportata la parte in grigio chiaro. In sovrapposizione è mostrata la posizione del tubo di accordo fissato al pannello frontale. |
|
|
|
|
