Questo progetto è stato presentato su Costruire Hi-Fi n°54 da Enrico Ricciardi.
|
|
 |
|
|
|
|
|
Dato che alcune cose basilari non sono state a mio avviso sufficientemente spiegate dal buon Enrico, mi permetto di integrare l'articolo con alcuni grafici che spiegano il migliore comportamento di Simba quando collocata in libreria.
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
Sopra. Queste sono le risposte misurate di Simba. In grigio (curva superiore) quando installata in libreria e in nero (curva inferiore e più irregolare) in spazio aperto. Si può notare come il posizionamento a libreria linearizzi la risposta fino ai 2 KHz mentre, giustamente, l'estremo alto è sostanzialmente invariato. |
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|

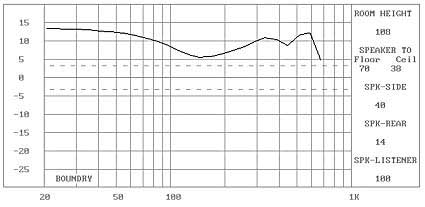

Sopra possiamo vedere l'incremento calcolato per un posizionamento simile a quello della libreria usata da Enrico: altezza del diffusore 170 cm e distanza della parete di fondo circa 40 cm (la profondità dello scaffale). Si nota come l'andamento sia abbastanza in accordo con quanto misurato, mentre la riduzione del picco a 1 KHz potrebbe essere dovuto alla minore diffrazione causata dal prolungamento del pannello frontale operata dai libri. Il calo a cavallo dei 150 Hz ben si sposa con l'andamento dell'accordo (sotto), che vede un leggero rigonfiamento in quella regione, anche se il valore non è esattamente lo stesso e la cosa si ripercuote leggermente sul livello generale, come osservabile sia dalla misura MLS vista sopra (comunque poco attendibile a queste frequenze), in cui il livello a 150 Hz non è in media rispetto alle frequenze adiacenti, sia dalla risposta a terzi d'ottava pubblicata nell'articolo, ove si nota un leggero calo in quell'intervallo di frequenze. L'incremento osservabile da 200 a 700 Hz circa è perfettamente compatibile con la minore energia esibita da Simba mentre, come già detto, l'impossibilità di osservare quanto avviene a frequenze superiori impedisce una valutazione esatta del comportamento in corrispondenza del picco a 1 KHz. Resta il fatto che l'analisi teorica è in buon accordo con le misure effettuate e può costituire la base per future realizzazioni di questo tipo. |
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
Qui sotto le varie parti dell'articolo originale
Simba 1
Simba 2
Simba 3
Simba 4
Simba 5
Simba 6
Simba 7

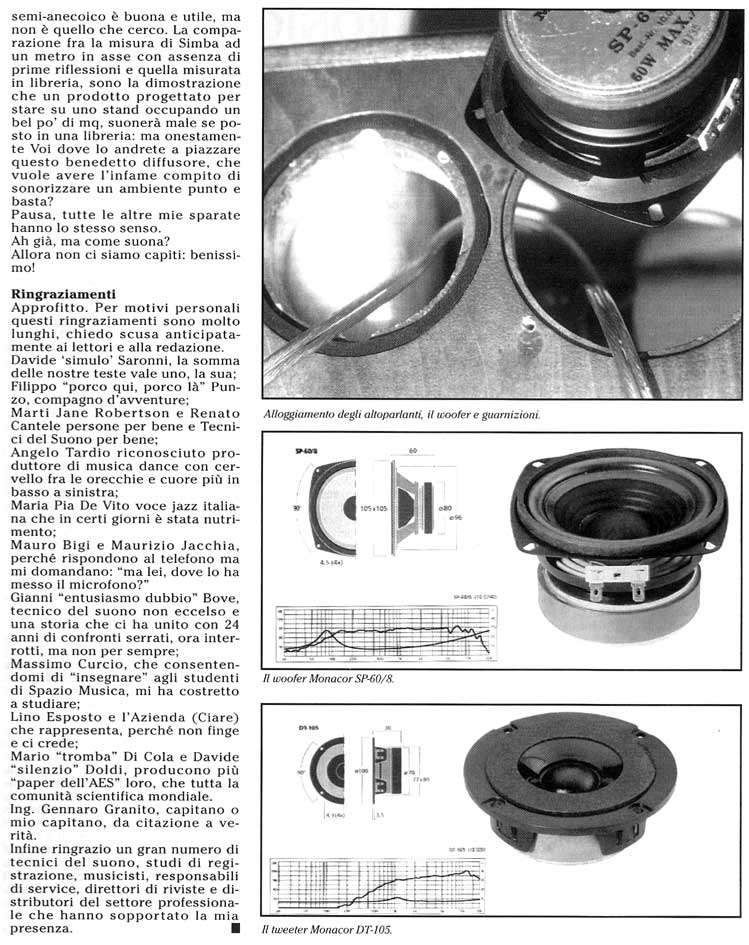

Simba 8
Qui il crossover in formato leggibile
