Impedenza del sistema completo. Ottimo comportamento sia del modulo che della fase: un carico veramente facile per qualunque amplificatore, dato che il minimo non scende sotto i 4 ohm. La frequenza di accordo è intorno ai 50Hz. |
|
|
|
 |
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|

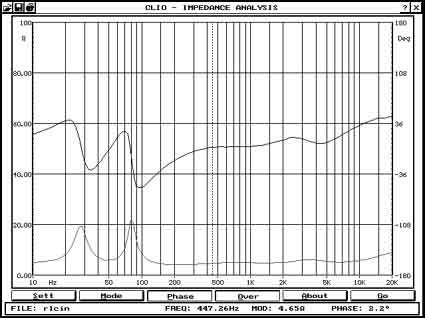

Intervento della sola cella RLC1 in ingresso. |
|
|
|
|
|
 |
|
Intervento delle sole celle RLC1 e RC1. |
|
|
|
|
|
|
 |
|
|
impedenza del sistema in assenza delle tre celle in parallelo. |
|
|
|
|
|
|
|
|
 |
|
Effetto dell'inserimento delle tre celle sulla riposta in frequenza. Curva grigia superiore: senza celle. Curva nera: celle inserite. Si nota un abbassamento del livello generale di circa due dB. |
|
|
|
|
|
|
 |
|
effetto delle celle RLC2 e RC1 sulla risposta elettrica del passaalto: oltre alla riduzione di livello si nota la tendenza a risuonare intorno al picco di risonanza del tweeter. |
