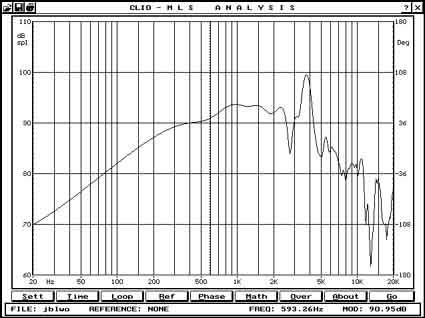

Risposta in frequenza del woofer 115H. In evidenza il buco a 2800 Hz circa e il vistoso break-up a 3800 Hz. La sensibilità è abbastanza elevata. |
|
|
|
|
|
|
 |
|
Impedenza del 115H in cassa non filtrato. Il modulo evidenzia le irregolarità della risposta con alcune incertezze forse attribuibili a una non linearità delle sospensioni. |
|
|
|
|
|
 |
risposta in frequenza del tweeter 034 montato in cassa. Si nota il buco nella risposta, esattamente in corrispondenza della stessa irregolarità riscontrata sul woofer. Anche il picco alla risonanza è molto pronunciato a causa dell'elevato Q del componente. |
|
|
|
|
 |
Modulo di impedenza del tweeter 034, con il picco alla risonanza che tocca i 60 ohm e la fase che ruota bruscamente per quasi 90°. |
|
|
|
|
