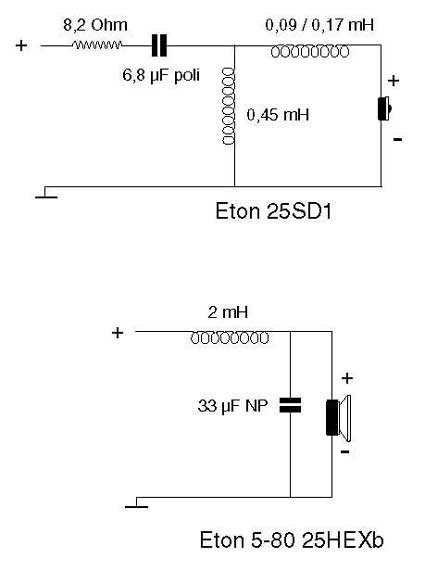

| Schema del filtro. L'induttore di piccolo valore in serie al tweeter può variare di valore a seconda dei gusti. | |||||||
 |
|||||||
 |
Risposta elettrica del crossover. Il tweeter è notevolmente attenuato, cosa che aiuta anche a sopportare potenza, cosa da non disdegnare, vista anche la bassa frequenza di incrocio, posta intorno ai 1400 Hz. La misura della via superiore è stata realizzata due volte, con e senza l'induttore in serie da 0,17 mH, cioè la massima e minima attenuazione. | ||||||
