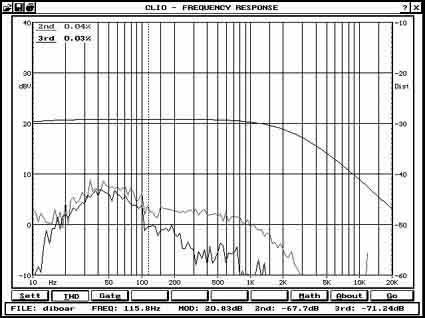

A - Induttore avvolto in aria, filo rame smaltato Ø 1mm, Re 0,5 Ohm
Distorsione ben contenuta e uniformemente distribuita sulla banda passante |
|
|
|
 |
|
|
|
|
|
|
|

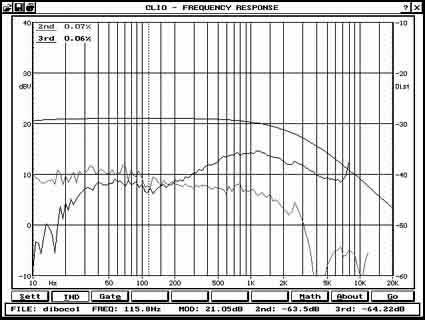

B - Induttore avvolto su nucleo in Corobar, filo Litz Ø 1mm, Re 0,11 Ohm
Distorsione di terza armonica di valore più elevato del caso precedente, dovuto a saturazione del nucleo. Anche la seconda armonica risulta più alta, forse a causa della struttura del filo Litz. |
|
|
|
|
|
|
|

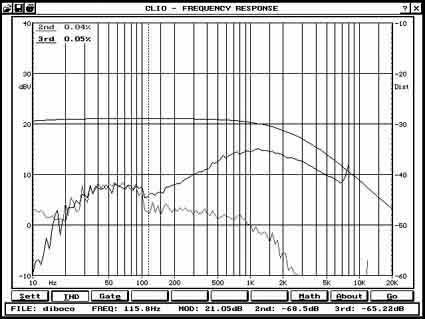

C - Induttore avvolto su nucleo in Corobar, filo rame smaltato Ø 1mm, Re 0,09 Ohm
Si nota lo stesso andamento di terza armonica in media frequenza, attribuibile quindi alle caratteristiche del nucleo, mentre la seconda armonica rientra nel "range" della bobina "A" in aria, confermando la minore distorsione per un avvolgimento in rame smaltato, rispetto al filo di Litz. |
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|

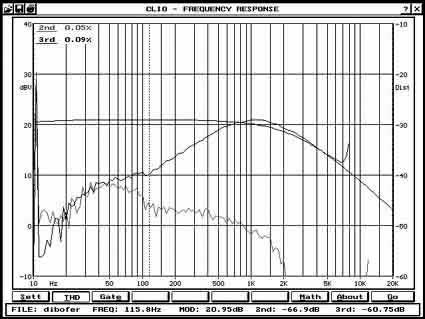

D - Induttore avvolto su nucleo in ferrite, filo rame smaltato Ø 0,80 mm, Re 0,25 Ohm
A conferma di quanto già visto, la seconda armonica rimane costante (filo smaltato), mentre la terza si innalza notevolmente a causa della ferrite costituente il nucleo, più facilmente saturabile rispetto al Corobar. |
|
|
|
|
|
|
 |
|
|
|
