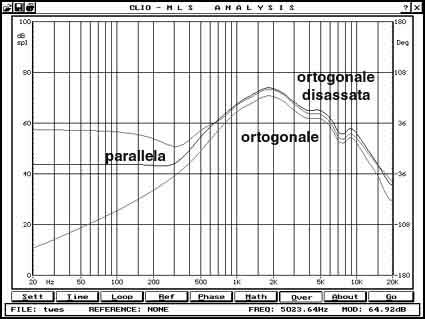

| Posizionare le induttanze ortogonalmente senza rispettare il centro degli avvolgimenti, determina un brusco innalzamento del livello trasmesso per via induttiva che ne vanifica l'indubbia utilità. Sopra, nel caso di avvolgimenti non schermati, sotto, in presenza di schermo. In quest'ultimo caso il livello è anche superiore a quella che dovrebbe essere la condizione peggiore, la cosa può però essere dovuta ad una minore distanza relativa degli avvolgimenti dovuta alla diversa distanza dalle pareti del contenitore di schermo. | ||||
 |
||||
